Щит управления общественным туалетом «Умный туалет 3»

«Умный туалет 3» — щит управления для автоматизации и диспетчеризации общественного туалета на одну, две или три кабинки. Система управляет инженерным оборудованием, контролирует состояние помещений и передаёт информацию в облачный сервис my.platizavhod.ru.

Щит объединяет управление табло «Свободно/Занято», отоплением, вентиляцией и освещением, контроль температуры и протечек, учёт расхода воды и электроэнергии. Позволяет организовать удалённое управление туалетным модулем, учёт посещаемости и контроль работы обслуживающего персонала.

Модель работает без приёма оплаты и не оснащается LCD-дисплеем. Настройки, просмотр показаний и управление доступны онлайн — через облачное автоматизированное рабочее место оператора-диспетчера.

Готовый щит автоматики для туалета на 1–3 кабинки

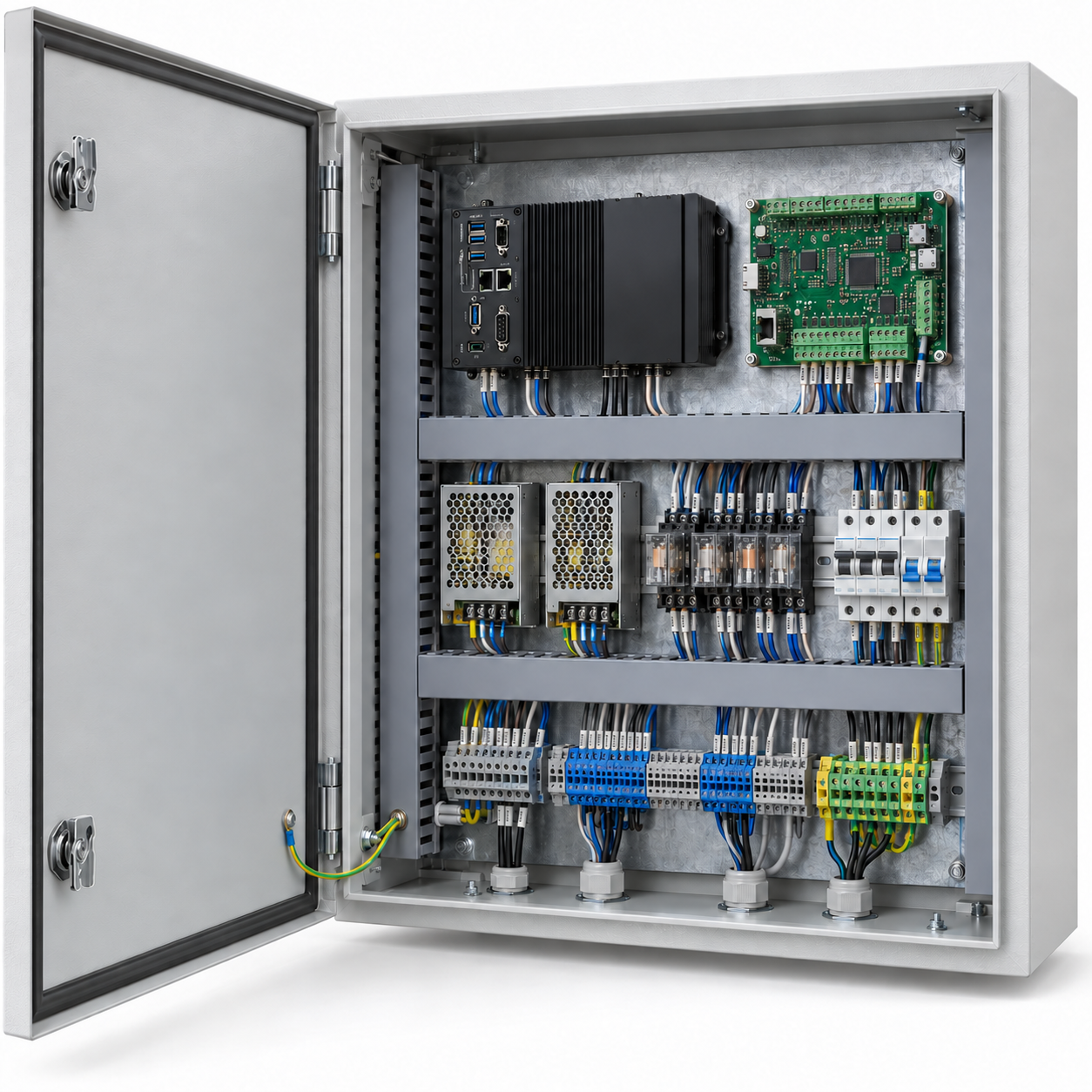

Оборудование размещается в металлическом электротехническом шкафу. Внутри установлены компьютер, плата контроллера, блоки питания, реле и клеммники для подключения внешних устройств.

К щиту подключаются датчики, световые табло, приборы учёта, дверные замки и инженерное оборудование туалета. Конфигурация подбирается под конкретный объект и требования заказчика.

Система подходит для модульных уличных туалетов и стационарных общественных санузлов в парках, на набережных, парковках, АЗС, туристических объектах и других общественных территориях.

Перечисленные функции реализуются при соответствующей комплектации. Состав датчиков, исполнительных устройств и программных возможностей согласовывается при заказе.

Облачное АРМ оператора-диспетчера

Настройка и контроль системы осуществляются онлайн через my.platizavhod.ru. Облачное автоматизированное рабочее место позволяет оператору получать информацию об объекте и управлять подключённым оборудованием без выезда к щиту.

В зависимости от конфигурации доступны:

• просмотр состояния каждой кабинки;
• контроль температуры воздуха и воды;
• просмотр показаний приборов учёта;
• контроль работы подключённых электроприборов;
• изменение настроек и температурных уставок;
• управление оборудованием и режимами работы;
• просмотр аварийных событий и истории обслуживания;
• контроль связи с объектом.

Для удалённого доступа щит подключается к интернету. Способ подключения, состав отображаемых данных и права пользователей согласовываются при подборе системы.

Управление табло «Свободно/Занято»

«Умный туалет 3» управляет световыми табло отдельно для каждой из трёх кабинок. Посетители видят, какое отделение свободно, а диспетчер контролирует состояние помещений через облачное АРМ.

При подключении соответствующих датчиков система обеспечивает:

• индикацию «Свободно/Занято»;
• контроль открытия и закрытия дверей;
• определение присутствия посетителя;
• учёт времени нахождения в кабинке;
• уведомления о длительном посещении;
• сигнализацию о двери, оставленной открытой;
• подсчёт посещений.

Временные интервалы настраиваются под регламент объекта. Например, можно предусмотреть уведомление об открытой двери более 10 минут или нахождении посетителя внутри более 30 минут.

При оснащении электрозамками доступны дистанционная разблокировка и согласованные сценарии управления доступом с сохранением возможности свободного выхода посетителя.

Контроль температуры и управление отоплением

Удалённый контроль температуры помогает следить за условиями внутри туалетного модуля и своевременно обнаруживать отклонения.

Система поддерживает:

• измерение температуры воздуха в контролируемых помещениях;
• контроль температуры воды при подключении датчика;
• управление отопительными приборами;
• поддержание заданной температуры;
• изменение температурных уставок через облачное АРМ;
• уведомления о выходе температуры за установленные пределы;
• просмотр текущих показаний и истории измерений.

Для уличных туалетов можно настроить дежурный режим отопления на время простоя. Он позволяет поддерживать согласованную температуру и избегать избыточного обогрева неиспользуемых помещений.

Контроль фактической работы электроприборов

При подключении реле тока система контролирует, потребляет ли электроприбор электроэнергию после команды включения. Это помогает выявлять ситуации, когда оборудование должно работать, но ток в его цепи отсутствует.

Такой контроль можно организовать для бойлера, отопителя, вентилятора и других подключённых нагрузок.

Например, если система выдала команду на включение отопителя, но реле тока не зафиксировало потребление, можно сформировать уведомление для обслуживающей службы. Причиной может быть неисправность прибора, отключение его питания или нарушение подключения.

Алгоритм учитывает штатные режимы оборудования: паузы в работе, действие встроенного термостата и задержки запуска. Наличие тока подтверждает потребление электроэнергии, но само по себе не гарантирует исправность всех функций прибора. Для более полного контроля бойлера или отопителя данные реле тока используются совместно с показаниями температуры.

Управление вентиляцией, освещением и оборудованием

Щит автоматизации управляет подключёнными нагрузками по расписанию, показаниям датчиков, состоянию кабинок или команде оператора.

В зависимости от проекта предусматриваются:

• включение и отключение освещения;
• управление вентиляцией;
• управление отоплением и другими электроприборами;
• настройка рабочего, дежурного и сервисного режимов;
• дистанционное изменение параметров работы.

Для нерабочего времени можно настроить «спящий» режим с согласованными параметрами освещения, вентиляции и отопления. Контроль потребления отдельных приборов реализуется при оснащении соответствующих цепей реле тока.

Учёт и сохранение данных расхода электроэнергии

При подключении совместимого электросчётчика «Умный туалет 3» собирает и сохраняет данные о потреблении электроэнергии. Информация доступна в облачном АРМ оператора-диспетчера.

История потребления позволяет:

• отслеживать расход электроэнергии за выбранные периоды;
• сравнивать потребление в разные сезоны;
• оценивать изменение расхода после настройки отопления и других нагрузок;
• сопоставлять энергопотребление нескольких туалетных модулей;
• выявлять изменения, требующие проверки оборудования.

Учёт электроэнергии и контроль реле тока решают разные задачи: счётчик измеряет потребление, а реле тока помогает контролировать работу конкретного электроприбора.

Контроль протечек и расхода воды

Система получает сигналы от датчиков протечки и передаёт аварийную информацию в диспетчерскую. При подключении управляемого клапана можно реализовать автоматическое перекрытие воды.

Совместимые счётчики позволяют собирать показания расхода холодной и горячей воды, сохранять историю потребления и контролировать изменения расхода.

Для туалетных модулей с накопительными ёмкостями по техническому заданию предусматривается контроль запаса чистой воды и уровня заполнения стоков. Обслуживающая организация получает информацию о необходимости пополнения воды или откачки ёмкости.

Контроль расходных материалов

При подключении совместимых датчиков или дозаторов система позволяет контролировать уровень жидкого мыла, других жидких средств и наличие бумажных гигиенических материалов.

Информация о необходимости пополнения доступна обслуживающему персоналу. Это помогает планировать обслуживание и своевременно пополнять расходные материалы.

Регистрация уборок и контроль персонала

«Умный туалет 3» позволяет организовать электронный журнал уборок с идентификацией ответственного сотрудника по персональной карте или ключу.

В журнале фиксируются:

• обслуживаемая кабинка;
• ответственный исполнитель;
• время начала и окончания уборки;
• продолжительность работ;
• история обслуживания за выбранный период.

Можно настроить сценарий, при котором первое предъявление карты регистрирует начало уборки, а повторное — её завершение. Диспетчер просматривает сведения через облачное АРМ и контролирует соблюдение графика обслуживания.

Регистрация завершения уборки является отметкой сотрудника о выполнении работ.

Аварийные уведомления и сервисные режимы

Система диспетчеризации помогает своевременно обнаруживать события, требующие внимания обслуживающей службы.

В зависимости от комплектации контролируются протечки, отклонения температуры, отсутствие ожидаемого потребления электроприбора, длительное нахождение посетителя внутри, открытая дверь и потеря связи с объектом.

Предусматриваются перевод кабинки или всего туалета в режим обслуживания, временное ограничение входа и снятие технической блокировки после завершения работ. Перечень действий и условия восстановления работы согласовываются при настройке.

При необходимости подключается голосовое оповещение посетителей. Каналы уведомлений персонала определяются выбранной конфигурацией системы.

Диспетчеризация сети общественных туалетов

Несколько щитов «Умный туалет 3» можно объединить в общую систему мониторинга на базе my.platizavhod.ru. Каждый щит обслуживает до трёх кабинок, а оператор контролирует несколько объектов через облачное рабочее место.

Такое решение подходит муниципальным службам, управляющим компаниям, операторам парков и организациям, обслуживающим территориально распределённые туалетные модули.

Диспетчер получает информацию о состоянии объектов, посещаемости, расходе воды и электроэнергии, аварийных событиях и выполненных уборках.

Комплектация и заказ

Щит управления общественным туалетом «Умный туалет 3» подбирается под количество кабинок, состав инженерного оборудования и требования к автоматизации.

При заказе согласовываются:

• количество кабинок — от одной до трёх;
• табло «Свободно/Занято»;
• датчики температуры, протечки, присутствия и положения дверей;
• приборы учёта воды и электроэнергии;
• реле тока для контроля выбранных электроприборов;
• подключение замков и управляемых клапанов;
• контроль расходных материалов;
• регистрация персонала и уборок;
• оборудование связи и доступ к облачному АРМ;
• рабочие, сервисные и аварийные сценарии.

Датчики, табло, счётчики, реле тока, замки, клапаны и оборудование связи включаются в поставку согласно согласованной спецификации.

Отправьте количество кабинок, перечень инженерного оборудования и техническое задание — подберём комплектацию щита «Умный туалет 3» для автоматизации и удалённого контроля вашего объекта.
